我. 转子磁组件的基本概念和工作原理

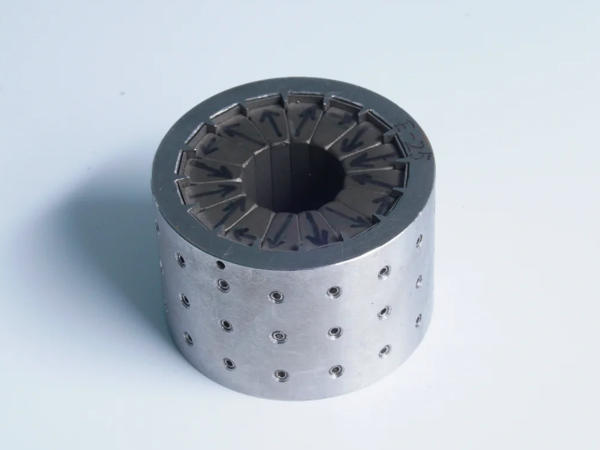

转子磁性组件 主要用于电动机和发电机. 位于转子上, 这些组件产生与定子线圈相互作用的磁场, 实现机械能和电能之间的高效转换.
关键结构部件包括:
永久磁铁 – 通常为 NdFeB, SMCO, 或铝镍钴, 根据运行环境要求选择.
转子铁芯 – 通常为叠片硅钢或软磁合金, 提供磁路支撑并减少磁阻.
转子外壳和支撑结构 – 确保机械强度, 动态平衡, 并保护磁铁.
工作原理依靠电磁感应和磁力相互作用. 当转子旋转时, 永磁体产生穿过定子线圈的磁通量, 产生感应电动势 (电磁场). 在汽车应用中, 定子中的电流产生驱动转子运动的磁力.
与传统绕线转子相比, 转子磁性组件 提供更高的效率, 尺寸紧凑, 更快的响应, 并降低维护要求, 使其广泛应用于可再生能源设备.
二. 可再生能源设备的主要应用
1. 风力涡轮机
永磁体 同步发电机 (永磁同步发电机) 带转子的磁性组件已成为介质中的主流- 到大型风力涡轮机.
优点包括:
高功率密度, 减小发电机尺寸
运营效率高, 最大限度地减少能量损失
无需外部激励, 降低维护成本
优化重点: 选用耐高温的NdFeB或SmCo磁体，确保在不同风速和低温下的稳定性; 优化极数和极弧以最大限度地减少扭矩脉动.
2. 电动车 (电动车) 驱动系统
电动汽车电机对转子磁性组件提出了高性能要求:
高转速下稳定的磁场
轻量化设计，提高车辆续航里程
高耐热性和抗退磁性能
在实践中, 表面贴装永磁体 (SPM) 和内部永磁体 (IPM) 转子常用. SPM结构简单、效率高, 而IPM提供更高的机械强度和扭矩密度.
3. 太阳能跟踪和储能系统
在光伏跟踪和电池存储应用中, 转子磁组件电机 提供精确定位和高效电力传输. 高精度转子磁性组件可减少功率损耗并提高系统响应能力, 最大化太阳能捕获.
三、. 转子磁性组件的优化技术
优化转子磁性组件对于实现可再生能源系统的最佳性能至关重要. 优化可以分为材料选择, 结构设计, 和热管理.
1. 材料优化
磁铁材料的选择直接影响能量密度, 热稳定性, 和退磁电阻.
ndfeb: 适用于高功率密度应用的高磁性能; 需要表面涂层以防止腐蚀.
SMCO: 优异的热稳定性和耐腐蚀性, 适用于极端环境.
Alnico: 卓越的温度稳定性和稳定的磁性能, 长期高温应用的理想选择.
优化磁极布置, 例如正弦极弧设计, 减少扭矩脉动并提高效率.
2. 结构优化
转子结构同时影响电磁性能和机械稳定性:
转子铁芯几何形状: 使用高磁导率材料和优化的槽设计减少涡流损耗.
磁铁埋入法: 表面贴装, 室内安装, 或混合结构, 根据扭矩要求和机械强度进行选择.
动平衡: 减少振动和噪音, 提高使用寿命和运行稳定性.
3. 热管理优化
长期运行会产生大量热量, 这会影响磁铁的性能. 优化技术包括:
- 高导热芯材
- 转子冷却通道
- 选用耐高温磁铁
- 大型风力涡轮机的辅助油或水冷却系统
有效的热管理可提高磁铁和整体电机的可靠性.
四号. 应用优化案例
案件 1: 风力发电机转子优化
中型风力涡轮机 室内钕铁硼磁铁 针对极数和实现的极弧进行了优化:
- 5% 提高发电机效率
- 15% 减少扭矩脉动
- 10% 高风速下温升更低
案件 2: EV驱动电机优化
采用表面安装转子磁体并优化冷却系统的电动汽车:
- 7% 增加行驶里程
- 提高高速稳定性
- 超过 20% 延长电机寿命
这些例子表明，通过材料选择, 结构设计, 和热管理, 转子磁性组件可以显着提高可再生能源设备的系统性能和可靠性.
V. 未来发展趋势
随着可再生能源设备向更高效率迈进, 更高的功率密度, 和智能系统, 转子磁性组件预计将按以下方式发展:
高性能磁铁材料: 高温开发, 适用于极端环境的高矫顽力 NdFeB 和 SmCo 磁铁.
智能设计与仿真: 有限元分析 (有限元分析) 优化磁通量分布, 扭矩特性, 和热流.
轻量化和模块化设计: 减少转子质量, 提高运动反应能力, 并方便制造和维护.
集成热管理系统: 结合流体冷却, 导热复合材料, 和智能温度控制，确保长寿命运行.
转子磁性组件将继续在风能领域发挥核心作用, 太阳的, 电动车, 和高效电机应用, 为能源可持续发展提供可靠支撑.
六、. 结论
转子磁性组件 是可再生能源设备的关键部件, 它们的设计和优化直接影响效率, 寿命, 和可靠性. 通过精心挑选磁铁材料, 优化转子结构, 并实施有效的热管理, 系统性能可显着提升. 随着在 高性能磁性材料, 智能设计模拟, 和轻量化技术, 转子磁性组件将越来越多地促进可再生能源行业的增长和效率.
